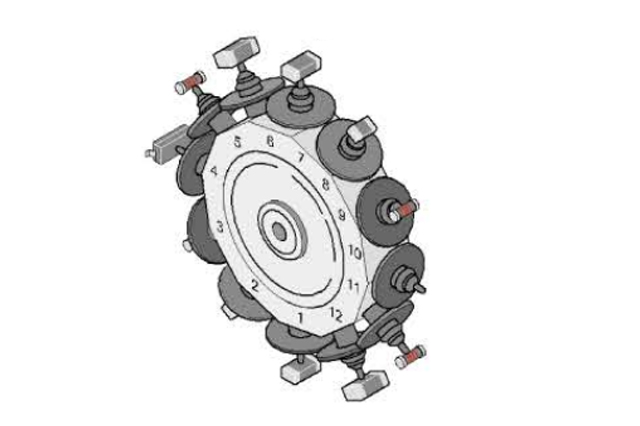

西門子貼片機 D4i 憑借其卓越性能在電子制造領域占據重要地位，而其中的 CPP 貼片頭 12 吸嘴更是具備一系列強大且實用的功能，為高效、精準的貼片作業提供堅實保障。

一、西門子貼片機D4i CPP12貼片頭照相機功能

配備的照相機作為視覺系統的關鍵組件，在貼片流程中起著不可或缺的定位作用。當 12 吸嘴吸取元件后，照相機迅速對元件進行拍攝，通過先進的數字圖像處理技術，將拍攝到的元件圖像與預先存儲在系統中的標準圖像進行比對分析。依據兩者的差異，精確計算出元件在 X、Y 軸方向的位置偏差以及旋轉角度偏差，進而為貼裝頭提供精準的位置調整數據，確保元件能夠準確無誤地貼裝到 PCB 板的指定位置，極大地提高了貼片的精度，有效降低了因位置偏差導致的不良率。


二、西門子貼片機D4i CPP12貼片頭真空傳感器功能

真空傳感器緊密監測 12 吸嘴在吸取元件過程中的真空度變化情況。在吸嘴接觸元件并開始吸取時，真空系統啟動，真空度逐漸上升。真空傳感器實時反饋真空度數值，一旦真空度達到系統預設的閾值，表明元件已被成功吸附，此時系統判定吸取動作有效。反之，若真空度無法達到標準值，系統則會立即發出警報，提示可能存在元件未被吸起、吸嘴堵塞或真空系統泄漏等問題，操作人員可及時進行排查與處理，避免因元件吸取異常而導致后續的貼片錯誤，保障了貼片過程的穩定性與可靠性。


三、西門子貼片機D4i CPP12貼片頭壓力測量功能

壓力測量裝置負責監測貼裝過程中吸嘴對元件施加的壓力。在元件貼裝到 PCB 板的瞬間，壓力傳感器精確感知壓力變化，并將數據傳輸至控制系統。通過對壓力的精準控制，一方面能夠確保元件與 PCB 板上的焊盤實現良好的電氣連接，避免因壓力過小導致接觸不良；另一方面，又可防止壓力過大對元件或 PCB 板造成損壞，尤其對于一些較為脆弱的精密元件，壓力測量功能的精準調控顯得尤為重要，有助于提升產品的焊接質量與整體性能。


四、西門子貼片機D4i CPP12貼片頭PCB 翹曲度檢測功能

在貼片作業前，系統可利用 12 吸嘴或輔助傳感器對 PCB 板的翹曲度進行檢測。通過測量 PCB 板不同位置的高度信息，計算出其翹曲程度。當檢測到 PCB 板存在翹曲時，系統能夠根據翹曲數據對貼裝頭的運動軌跡進行實時補償調整。例如，對于向上翹曲的區域，貼裝頭在貼裝時適當增加下降的距離，以確保元件能夠與焊盤充分接觸；對于向下凹陷的區域，則相應減少下降距離，防止元件受到過度擠壓。這一功能有效克服了 PCB 翹曲對貼片精度的影響，提高了在不同 PCB 板條件下的貼片成功率。


五、西門子貼片機D4i CPP12貼片頭元件檢查功能

在元件吸取后和貼裝前，照相機與相關檢測算法協同工作，對元件進行全方位的檢查。不僅能夠檢測元件的尺寸是否符合標準，如長度、寬度、厚度等，還能識別元件的形狀是否正確，以及判斷元件表面是否存在缺陷，如裂紋、缺角、污染等。一旦發現元件存在問題，系統立即將該元件標記為不合格，并控制吸嘴將其放置到指定的廢料回收位置，避免不合格元件進入貼裝環節，從而保證了產品的質量，減少了因使用不良元件而導致的返工與報廢成本。


六、西門子貼片機D4i CPP12貼片頭每個元件單獨測量功能

12 吸嘴中的每一個吸嘴在吸取元件后，均可獨立對所吸取的元件進行相關參數的測量。例如，針對每個元件的吸取位置偏差、吸取時的真空度、元件的尺寸和形狀等參數，都能進行單獨且精準的測量與記錄。這種精細化的測量方式使得系統能夠?qū)γ總€(gè)元件的貼裝過程進行詳細的監控與分析，當出現貼片問題時，能夠快速準確地定位到具體是哪個吸嘴所吸取的元件出現異常，便于操作人員及時進行針對性的調整與維護，大大提高了生產過程中的故障排查效率，保障了SMT生產線的持續穩定運行。
